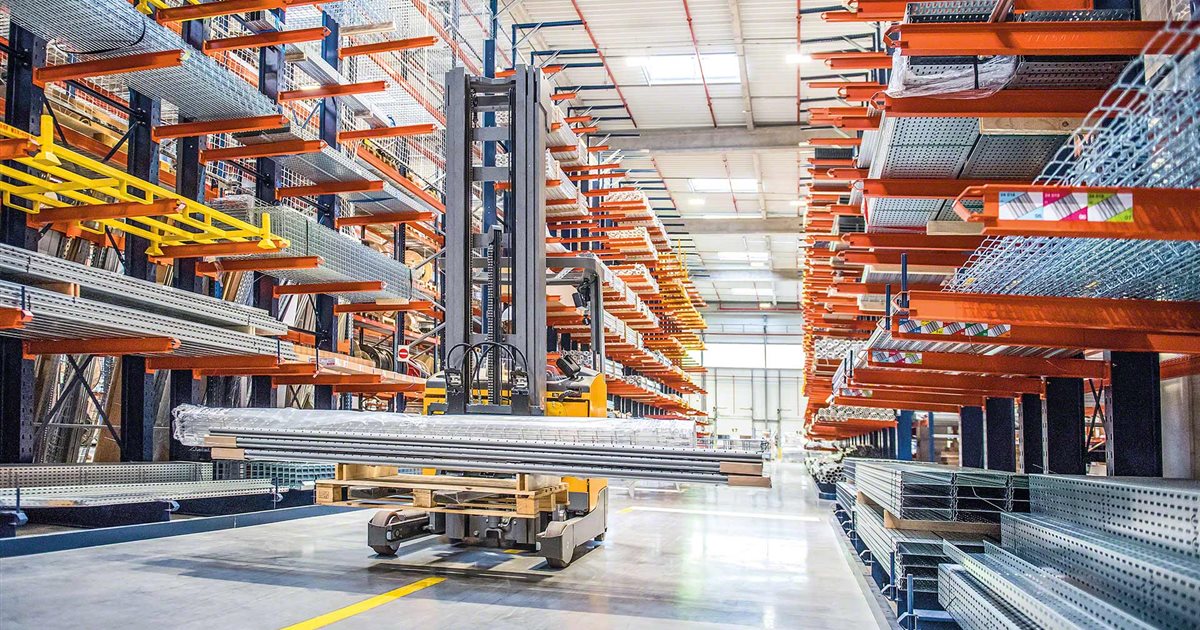

Een zware draagarmstelling (ook wel heavy-duty cantileverstelling genoemd) is bedoeld voor lange, log of onregelmatig gevormde goederen die te zwaar of te groot zijn voor een standaard uitvoering: stalen buizen, profielen, houten balken, plaatmateriaal of bouwmaterialen die op de bouwplaats of in de werkplaats moeten liggen tot ze verwerkt worden. In dit artikel bekijken we wanneer u voor de zware klasse kiest, welk draagvermogen per arm realistisch is, welke constructieve verschillen er zijn met lichte uitvoeringen, en welke fouten bedrijven vaak maken wanneer ze een stelling onderschatten.
Wat is een zware draagarmstelling precies?
Een draagarmstelling bestaat uit verticale stijlen met daaraan horizontale armen bevestigd, zonder voorste kolom. Daardoor kunt u goederen van elke lengte vrij laden en lossen — met een heftruck of kraan — zonder dat een frame in de weg staat. Bij een lichte uitvoering volstaan relatief dunne stijlen en armen voor pvc-buizen, planken of licht profiel. Zodra het gewicht per vak oploopt — denk aan stalen buizen, betonijzer, gewalst profiel of gestapeld plaatmateriaal — is een zwaardere constructie nodig: dikkere stijlen, stevigere armen en een bredere, verankerde voetplaat om het kantelmoment op te vangen.
Voor welke goederen kiest u de zware klasse?
De zware uitvoering van draagarmstellingen wordt vooral toegepast bij:
- Stalen buizen, kokerprofielen en gewalste profielen
- Betonijzer, wapeningsstaal en boormateriaal
- Zware houten balken en gelamineerde liggers
- Plaatmateriaal zoals staalplaat, mdf-pakketten of glaspanelen op pallets
- Lange machineonderdelen of prefab-elementen in de bouw
Twijfelt u of uw goederen in de lichte of de zware categorie vallen? Vraag dan altijd het gewicht per strekkende meter en de manier van stapelen na — dat bepaalt samen met de armlengte het uiteindelijke vereiste draagvermogen.
Draagvermogen per arm: van licht tot extra zwaar
Er bestaat geen vaste norm voor de indeling, maar in de praktijk hanteren fabrikanten grofweg deze klassen per arm:
- Licht: tot ongeveer 200-500 kg per arm — geschikt voor hout, pvc en licht profiel
- Middelzwaar: circa 500-1.000 kg per arm — algemene industriële toepassingen
- Zwaar: vanaf 1.000 kg tot enkele tonnen per arm — staal, beton en bouwmateriaal
Het exacte draagvermogen hangt af van de armlengte, het aantal armen per stijl, de hoogte van het niveau en of de last geconcentreerd of verdeeld over de arm rust. Een langere arm met dezelfde belasting geeft een groter buigmoment, waardoor de arm en de stijl zwaarder gedimensioneerd moeten worden. Laat de berekening daarom altijd door een specialist doen op basis van uw concrete goederen — niet op basis van een vuistregel uit een brochure.
Constructieve verschillen bij een zware uitvoering
Wat een draagarmstelling geschikt maakt voor zware lasten, zit in een paar concrete onderdelen:
- Stijlen: zwaardere H-profielen of gelaste kokerprofielen in plaats van lichte C-profielen
- Armen: dikkere plaatdikte en soms een extra versteviging aan de onderzijde van de arm
- Voetplaat en verankering: een bredere, dikkere voetplaat met meerdere chemische of mechanische ankers om het kantelmoment van zware, excentrische lasten op te vangen
- Dwarsverbindingen: extra stabiliteitsschoren tussen de stijlen om zijwaartse belasting te weerstaan
- Coating: vaak een dikkere poedercoating of verzinklaag, omdat zware goederen (metaal, beton) sneller schade aan het frame veroorzaken
Enkelzijdig of dubbelzijdig bij zware belasting?
Bij een enkelzijdige draagarmstelling zitten de armen maar aan één kant van de stijl — ideaal tegen een muur of in een smalle ruimte. Een dubbelzijdige stelling heeft armen aan beide kanten en staat vrij in de ruimte, wat de vloerruimte veel efficiënter benut. Bij zware lasten is de keuze extra belangrijk: een dubbelzijdige zware stelling moet symmetrisch belast worden, anders ontstaat een onbalans die de stabiliteit van de hele lijn beïnvloedt. Bij eenzijdige, zeer zware belasting (bijvoorbeeld enkel aan één kant opgeslagen staalbundels) kan een verankerde enkelzijdige uitvoering met verzwaarde voetplaat net veiliger zijn dan een half beladen dubbelzijdige stelling.
Veelgemaakte fouten bij het kiezen van een te lichte stelling
- Het gewicht onderschatten: vooral bij gestapelde profielen of buizen telt niet het gewicht van één stuk, maar van de hele stapel per arm.
- Geen rekening houden met excentrische belasting: goederen die niet netjes over de volledige armlengte verdeeld liggen, veroorzaken lokale overbelasting.
- Geen veiligheidsmarge inbouwen: een stelling die precies op het maximale gewicht is berekend, laat geen ruimte voor onregelmatige belading of toekomstige groei.
- De verankering onderschatten: een zware arm op een te lichte voetplaat of zonder juiste verankering in de vloer verhoogt het kantelrisico aanzienlijk.
- Nooit laten keuren: net als bij palletstellingen is periodieke controle nodig; lees ook onze uitleg over de keuring van magazijnstellingen volgens de geldende normen.
Omdat draagarmstellingen vaak in de buurt van heftruckverkeer staan, is het bij zware, kostbare lasten ook verstandig om te investeren in aanrijdbeveiliging aan de basis van de stijlen. Eén aanrijding tegen een onbeschermde stijl van een zwaar beladen stelling kan de hele constructie destabiliseren.
Op maat ontworpen zware draagarmstellingen
Omdat elk magazijn en elke lading anders is, berekenen wij het benodigde draagvermogen op basis van uw specifieke goederen, armlengte en beladingspatroon — niet op basis van een standaardtabel. Onze specialist meet uw locatie op, bepaalt samen met u het juiste type en levert een ontwerp dat voldoet aan de geldende constructienormen. Bekijk onze draagarmstellingen-oplossingen of vraag vrijblijvend een offerte aan voor een zware uitvoering op maat.
Veelgestelde vragen over zware draagarmstellingen
Wat is het verschil tussen een lichte en een zware draagarmstelling?
Het verschil zit in de dikte van de stijlen en armen, de grootte en verankering van de voetplaat en de staalkwaliteit. Een lichte uitvoering is bedoeld voor materialen zoals hout of pvc, terwijl een zware uitvoering versterkt is voor staal, beton en andere zware bouwmaterialen, met een draagvermogen dat kan oplopen tot enkele tonnen per arm.
Hoeveel weegt de lading die op een zware draagarmstelling mag?
Dat hangt af van de armlengte, het aantal niveaus en hoe de last verdeeld is. Vuistregels uit brochures zijn onbetrouwbaar zodra de belading onregelmatig is; laat het draagvermogen daarom altijd berekenen op basis van uw concrete goederen en beladingspatroon.
Kan ik een bestaande draagarmstelling verzwaren of moet ik een nieuwe kopen?
In sommige gevallen kan een bestaande stelling verzwaard worden door extra verankering of versterkte armen, maar dat is niet altijd mogelijk of veilig. Bij twijfel is het verstandig om de bestaande constructie te laten beoordelen voordat u de belasting verhoogt, of meteen te kiezen voor een nieuwe, correct gedimensioneerde zware uitvoering.
